Droger opeens dood. Welke onderdelen vervangen?

Droger opeens dood. Welke onderdelen vervangen?
« Gepost op: 15 januari 2018, 14:52:31 »
Goedemiddag,

Na wat googlen kwam ik op deze site uit waar ik de nodige informatie vond over het repareren van de printplaat van mijn bauknecht droger. Helaas kom ik er niet helemaal uit welke onderdelen naast de IC ik moet vervangen. Ik heb een foto van mijn printplaat toegevoegd. Ik heb de juiste IC (LNK304PN) al gevonden maar welke weerstand ik moet vervangen kom ik helaas niet uit. Kan iemand mij op basis van de foto's hiermee helpen?

https://drive.google.com/file/d/1Aj5NsOtaGl9FbFWM0gGYaKJGI5nwvELn/view?usp=sharing

Super bedankt alvast!


Lampje

  • *****
  • 841
    • Bekijk profiel
Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #1 Gepost op: 15 januari 2018, 17:20:13 »
Helaas kan ik de kleuren op de foto niet goed herkennen en ken deze specifieke print niet goed. Je zult moeten zoekn naar een weerstand van 33, 47, of 100 ohm.

Misschien dat je beter belichtte foto kunt maken en zonder compressie op het net plaatsen, ik kan hem nu niet voldoende uitvergroten.
Met vriendelijke groet,

Lampje

HaZee

  • ***
  • 204
    • Bekijk profiel
Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #2 Gepost op: 15 januari 2018, 17:59:14 »
Wat is het exacte typenummer van je droger? Mogelijk kan ik het daarmee achterhalen voor je!

bennie

  • *****
  • 1,326
    • Bekijk profiel
Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #3 Gepost op: 15 januari 2018, 23:26:04 »

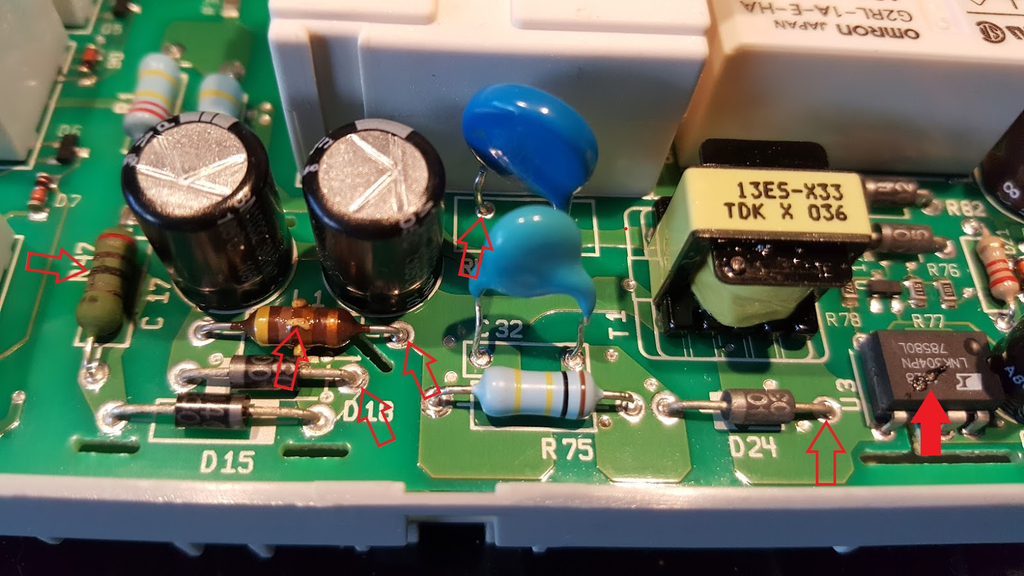

deze onderdelen moet je vervangen
zie foto

alleen weten we de waarde van R47 niet. daar willen we graag een scherpe foto van

Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #4 Gepost op: 16 januari 2018, 09:25:53 »
Dank allen voor de snelle en duidelijke reacties! Het gaat om een Bauknecht TRKD Excellence 7 wasdroger uit 2009 waar in 2011 onder garantie de printplaat al eens is vervangen.

Ik heb twee duidelijkere fotos toegevoegd.

https://drive.google.com/file/d/1gz2C5nrDVZUW3GVKmfeMfBs4jqeCkFZS/view?usp=sharing
https://drive.google.com/file/d/1Vdv0Ucc2_XG4iDhHnjFzuw3cjKxzYSXc/view?usp=sharing

Dank!

Lampje

  • *****
  • 841
    • Bekijk profiel
Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #5 Gepost op: 16 januari 2018, 12:20:44 »

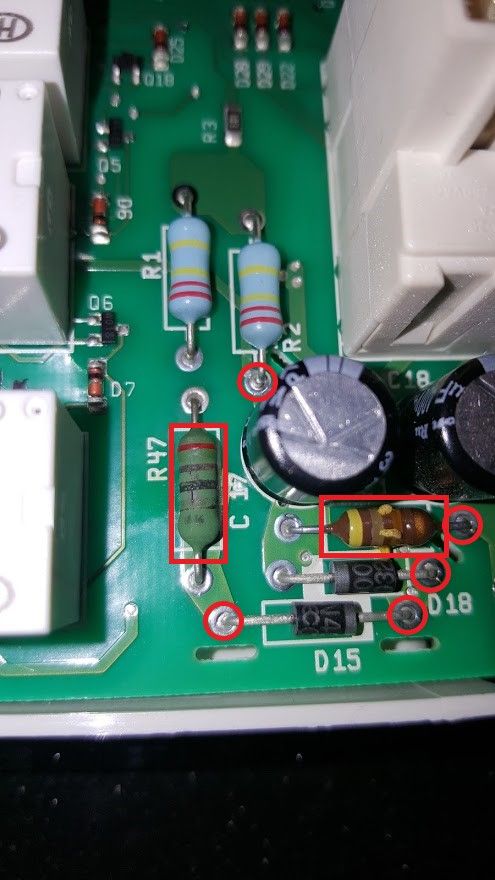

Nou ik zie daar een aardige ravage. R47 die kapot gesprongen is, De LNK is opgeblazen, de inductor L1 is defect, en ik zie meerdere solderingen die in mijn ogen zeer verdacht zijn. Om verder in detail te gaan doe ik vanavond, want moet nu weg.
Met vriendelijke groet,

Lampje

Lampje

  • *****
  • 841
    • Bekijk profiel
Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #6 Gepost op: 16 januari 2018, 22:37:05 »
Heel duidelijk is te zien dat de veiligheidsweerstand R47, de smoorspoel L1 en de LNK U3 zijn overleden



Ik zou zeker de diodes D15,D18, en D24 er uit solderen en controleren of ze nog sperren in één richting.
Van de veiligheidsweerstand kan ik geen chocolade maken het enige wat ik kan zien is de eerste rode ring, maar wat voor kleur hebben de andere ringen?

Omdat er nog al wat gebeurt is in de kring, zou ik de elco's C17 en die hier naast en die in de buurt staan van de LNK ook vervangen, als je toch aan het solderen bent, kan dat in een moeite mee, voor het geld hoef je het niet te laten.


Misschien dat Bennie de waarde van deze weerstand weet



En vergeet niet even goed te kijken naar de mogelijk slechte solderingen.




« Laatst bewerkt op: 16 januari 2018, 22:39:31 door Lampje »
Met vriendelijke groet,

Lampje

bennie

  • *****
  • 1,326
    • Bekijk profiel
Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #7 Gepost op: 16 januari 2018, 23:30:55 »
Ik heb het met HaZee ook even over de R47 gehad, ik kan er ook niets van maken.
De beste vervanger is dan 47 Ohm.
Was deze 27 of 33 Ohm dan is hij nu een stapje hoger.
Was hij al 47 Ohm dan is er niets verandert.
En dan zit je in allebei de gevallen safe.

Lampje

  • *****
  • 841
    • Bekijk profiel
Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #8 Gepost op: 17 januari 2018, 00:35:13 »
voor de eerste ring ga ik voor rood en dus een 2, dan zal het wel 27 zijn geweest en om de startstroom te knijpen net zoals we dat bij de 47 naar 100 ohm doen ga ik ook voor de stap naar 47 ohm, naar 33 lijkt mij te weinig winst opleveren.
Met vriendelijke groet,

Lampje

Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #9 Gepost op: 17 januari 2018, 12:37:35 »
Oke duidelijk.... vreemd dat er zoveel onderdelen kapot zijn als ik de andere topics lees zijn dit er meestal 2 a 3. Maar super bedankt voor jullie hulp. Ik ga de onderdelen maar bestellen en ik zal laten weten of het wel of niet gelukt is!

Lampje

  • *****
  • 841
    • Bekijk profiel
Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #10 Gepost op: 17 januari 2018, 12:47:13 »
Oke duidelijk.... vreemd dat er zoveel onderdelen kapot zijn als ik de andere topics lees zijn dit er meestal 2 a 3. Maar super bedankt voor jullie hulp. Ik ga de onderdelen maar bestellen en ik zal laten weten of het wel of niet gelukt is!

Daarom noemde ik het ook een ravage. Want het lijkt dat hier een kettingreactie plaats gevonden heeft, die gevolgen voor andere componenten hebben gehad.

Het kan dus zijn dat een of meerde diodes het begeven hebben, dan krijgen de gelijkstroomcircuits in eens wisselstroom voor de kiezen, dan kunnen er heel vreemde dingen gebeuren. Want als je de componenten bekijkt, die zijn allemaal uit hun "voegen gebarsten" Het kan ook zijn dat de elco's de gelijkgerichte sinussen niet voldoende hebben afgevlakt, omdat hun capaciteit is teruggelopen, dat geeft ook weer problemen, vandaar mijn advies ook vervangen.

Anders ben je binnenkort weer terug met nog grotere schade. De prijs van de componenten is het niet in relatie tot die van de complete printkaart.

Kijk voor de indruk hoe de schakeling ongeveer in elkaar zit, maar eens het schema

(bron: datasheet LNK302/304-306) blad 5 figuur 6a stroomkringschema P/G versie

« Laatst bewerkt op: 17 januari 2018, 17:23:04 door Lampje »
Met vriendelijke groet,

Lampje

bennie

  • *****
  • 1,326
    • Bekijk profiel
Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #11 Gepost op: 17 januari 2018, 12:50:47 »
Bij whirlpool en bouwknecht gaan deze componenten vaak kapot. Bij de Electrolux modellen inderdaad maar 2 componenten

Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #12 Gepost op: 18 januari 2018, 12:13:02 »
Bedankt van het schema heb ik helaas weinig kaas gegeten. Het solderen gaat lukken maar elektrische schema's zijn niet aan mij besteed.

Is er ook een manier om de onderdelen te testen met een multimeter bv. alvorens te vervangen of is dat niet mogelijk, bijvoorbeeld de Elco's of is dit echt een kwestie van vervangen.


Lampje

  • *****
  • 841
    • Bekijk profiel
Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #13 Gepost op: 18 januari 2018, 13:56:08 »
Alleen met duurdere multimeters kun je de capaciteit van de elco's meten en om zeker te weten dat ze goed zijn kun je ze beter vernieuwen, want zo duur zijn ze ook niet. Want ik heb ervaren dat een elco die niet helemaal de capaciteit heeft, heel rare storingen kan veroorzaken, die niet te beredeneren zijn.

Want hier en daar op het internet vertelt men hoe je ze kunt testen, maar dat is maar schijn, want daar kun je het verschil niet mee zien of hij 100% of maar 50% is.
En dat is nu net cruciaal voor een goede werking van het netwerkje.

voor onderdelen zie


maak mijn witgoed C's H's

« Laatst bewerkt op: 19 januari 2018, 11:12:36 door Lampje »
Met vriendelijke groet,

Lampje

HaZee

  • ***
  • 204
    • Bekijk profiel
Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #14 Gepost op: 23 januari 2018, 00:11:12 »
voor de eerste ring ga ik voor rood en dus een 2, dan zal het wel 27 zijn geweest en om de startstroom te knijpen net zoals we dat bij de 47 naar 100 ohm doen ga ik ook voor de stap naar 47 ohm, naar 33 lijkt mij te weinig winst opleveren.

Heel soms kom je ook 21 Ohm tegen als veiligheidsweerstand (en toevallig vooral bij Bauknecht). De kleurcode is dan rood bruin zwart goud (check hier).
Voor 27 Ohm moet het rood violet/paars zwart goud zijn, dus ik neig meer naar 21 Ohm.

Als de weerstand het zwaar heeft gehad, dan worden de kleuren echter een stuk lastiger, maar stel dat het inderdaad 21 Ohm was, dan is 33 Ohm mijns inziens beter ...

Lampje

  • *****
  • 841
    • Bekijk profiel
Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #15 Gepost op: 23 januari 2018, 13:32:39 »
Ja HaZee, als dat het geval is dan ga ik, wat dat betreft, met je mee naar de 33 ohm.

Want waar is het kritische punt dat de veiligheidsweerstand te veel vermogen tegenhoudt om de condensator niet meer op de top geladen blijft, als er uit de schakeling vermogen gevraagd wordt?
Want de IC schakeling is wel gebaat bij een vlakke, rimpel- en storingvrije voeding.

Ik vind het ook wel jammer dat afnemers van een IC als deze, de datasheet niet volgen en zo toch weer hun eigen speeltje ontwerpen. Terwijl de datasheet een beproefd concept levert. Want standaardiseren is in mijn ogen toch de technische toekomst.
Met vriendelijke groet,

Lampje

Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #16 Gepost op: 24 januari 2018, 17:57:03 »
Ik had helaas nog geen tijd om de spullen te bestellen dus dat ben ik nu aan het doen. Ik kan alleen niet de juiste Elco's vinden hier. Moet ik deze ergens anders bestellen of is er een alternatief die ik kan gebruiken?

Wat er op staat bij C17 is: v4,7uF 400V

De overige spullen zitten in mijn winkelwagentje :-)

Lampje

  • *****
  • 841
    • Bekijk profiel
Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #17 Gepost op: 24 januari 2018, 18:07:09 »
Ik zou Hazee (maakmijnwitgoed) even contacten of hij een oplossing heeft en anders zul je die elders moeten kopen, zo zeldzaam zijn ze niet.
Met vriendelijke groet,

Lampje

Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #18 Gepost op: 28 maart 2018, 15:07:41 »
Nou het heeft even geduurd omdat ik het laatste onderdeel niet kon vinden maar uiteindelijk via aliexpress besteld en na een paar weken binnen gekregen. Lekker aan het solderen geweest (elco's niet vervangen) en hij doet het weer :D :D.

Superbedankt allemaal!!!

Voor 2 tientjes weer gefixt. Heel blij mee.

bennie

  • *****
  • 1,326
    • Bekijk profiel
Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #19 Gepost op: 28 maart 2018, 17:09:00 »
Dat is mooi.
Gelukkig heb je de juiste onderdelen gekregen.
Dat is altijd afwachten daar.

Lampje

  • *****
  • 841
    • Bekijk profiel
Re: Droger opeens dood. Welke onderdelen vervangen?
« Reactie #20 Gepost op: 28 maart 2018, 17:38:23 »
Blij te horen, dat we weer iemand blij hebben kunnen maken.
